注意事项：

1. 实施配线前务必关闭电源。

2. 绝对不可以自行改装控制器内部的连线和线路。

3. 接线前看清各接线端子上的标签，接错端子会造成控制器不可恢复性损坏。

4. 请选择安全区域安装控制器，防止高温，避免湿气和水滴的泼溅。

一、 使用前相关事项

1-1 交货检查

每台控制器在出厂前均经严格品管，并做强化防撞包装处理，客户在拆箱后请检查控制器是否在运输过程中造成损坏。

1-2 产品外观

主要功能：

检测量程：

a. -500Pa——500Pa；

b. -250Pa——250Pa；

c. -125Pa——125Pa；

d. -60Pa——60Pa；

e. ……（根据你们实际情况添加）

输出方式：

电流输出：4-20mA；

总线：RS485（modbus）

开关量报警输出：2路常开+2路常闭；

蜂蜜器报警

1-3 存储

1. 必须置于无尘垢、干燥的地方。

2. 存储温度：-10℃~+40℃。

3. 存储湿度：0%~90%。

4. 振动：<20Hz：9.8m/s²(1G)max；20Hz ~50Hz：5.88m/s²(0.6G)max。

5. 即使湿度满足规范要求，如温度发生急遽变化，则亦可能发生结露和结冰，应避免存放在这种场所。

6. 避免存储于有腐蚀性气、液体的环境中。

7. 最好适当包装存放在架子或台子上。

8. 若为开封使用时并且超过 3 个月时，保存环境周围温度不得高于 30℃。这是因为考虑到电解电容器不通电存放时，当环境温度过高，其特性易劣化。请勿在无通电的状态下放置一年以上。

二、 安装和配线

2-1 安装环境条件

1. 环境温度：-10 ~ +50°C (14 ~ 104°F)。

2. 相对湿度：<90%，无结霜。

3. 安装高度：<1000m;

4. 压力：86 ~ 106 kPa。

5. 振动：<20Hz：9.8m/s²(1G)max；20Hz ~50Hz：5.88m/s²(0.6G)max。

2-2 配线说明

1. 电源一定要连接到控制器屏蔽线的红色（正）、黑色（GND),如果将电源误接到其他线上，则会损坏控制器。

2. 控制层485总线是有A、B之分的，A线接A，B线接B；最好使用双色的1mm2的双绞线。

3. 此控制器用的是RS485通讯方式，为了提高稳定性，建议通讯线用手拉手的接法。接线端子和导线，确保连接的高可靠性。

4. 配线的线径规格的选定，请依照电工法规的规定实施配线。各端子的螺丝请锁紧，以防震动松脱产生火花。

5. 完成电路配线请检查以下几点：

a) 所有连线是否都正确无误？

b) 有无漏接线？

c) 各端子的连接线之间是否有短路或者对地短路？

由于选型功能不同，请参照线缆上附带的图纸进行连接，使用前检查一遍，确保没有接错。

三、 产品参数

1. 介质：空气和非易燃，非腐蚀性气体。

2. 介质温度：0-60°C

3. 外壳：ABS工程塑料

4. 工作环境：-20°C ~+85°C

5. 压差量程：多种量程,过载3xFS，破坏压力10xFS

6. 通讯输出：RS485;

7. 精度：±1%FS

8. 长期稳定性：±0.1%FS /Year

9. 温漂系数：＜0.03%FS/°C

10. 电源：9-36VDC(推荐使用24VDC)

四、 操作说明

4-1 界面说明

SET键为设置键，在现实界面△用于设置单位（Pa->KPa->mbar->mmWC->inWC->Pa），▽键用于清零。具体使用参见4-3项。

4-2 功能介绍

1. 压差报警

若当前监测的压差值大于已设压差上限或者低于压差下限是报警；若高于压差上限，蜂蜜器报警，模拟指针发光管闪烁，继电器输出触点报警信号。当从压差恢复到报警值以内后所有报警信号全消失。下限同上限处理。

2. 4-20mA输出

根据选用的量程不同，输出对应电流值有所差别。若量程为-500Pa——500Pa，当压差为-500Pa时，输出电流为4mA；当压差为500Pa时，输出电流为20mA；当压差为0Pa时，输出电流为12mA。电流采样电阻最大不得超过1.2KΩ。

2. 0-10V输出

根据选用的量程不同，输出对应电压值有所差别。若量程为-500Pa——500Pa，当压差为-500Pa时，输出电压为0V；当压差为500Pa时，输出电压为10V；当压差为0Pa时，输出电压为5V。

3. 平均值

根据用户需要设定时间（如设定10秒，即10秒显示一次10秒内压差的平均值）。

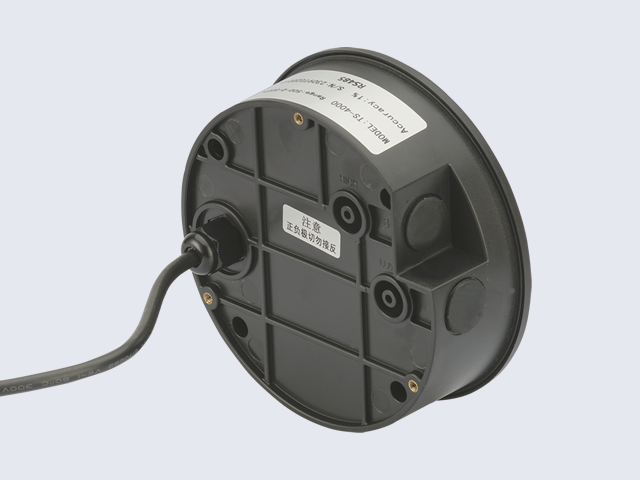

四、 产品图片
